Les colonnes





La colonne remplie :



Tube en acier ou en verre garnies de billes de silice, recouvertes d’un gel ou laque plus ou moins polaire.



Elle mesure en générale 1 à 3 m de longueur et 2 à 4 mm de diamètre intérieur.

Elles sont beaucoup moins utilisées du fait de leur faible efficacité.



Coupe d’une colonne remplie



Les colonnes capillaires et semi-capillaires :



Tube de silice fondue renforcé par un revêtement de polyimide, dont les parois internes sont recouvertes d’un gel. Ce gel peut être plus ou moins polaire et d’une épaisseur variable.

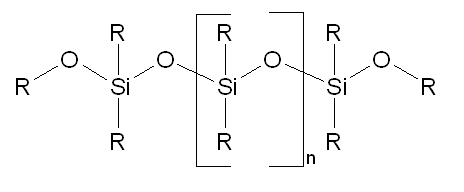

La structure des polysiloxanes composant la phase stationnaire est la suivante :



Avec R=CH3

Sous cette forme le gel est apolaire.

Lorsque certains méthyles sont substitués par d’autres groupements fonctionnels, la polarité est modifiée et va dépendre du pourcentage de méthyles remplacés. En augmentant ce pourcentage la polarité sera plus élevée.



Les colonnes capillaires ont un diamètre interne allant de 0.05 à 0.32 mm, les semi-capillaires ont un diamètre interne plus grand (0.53 mm) permettant d’injecter des mélanges plus concentrés.



Les longueurs de ces colonnes sont très variables, de 5 à 105 m.



C. Bazot
